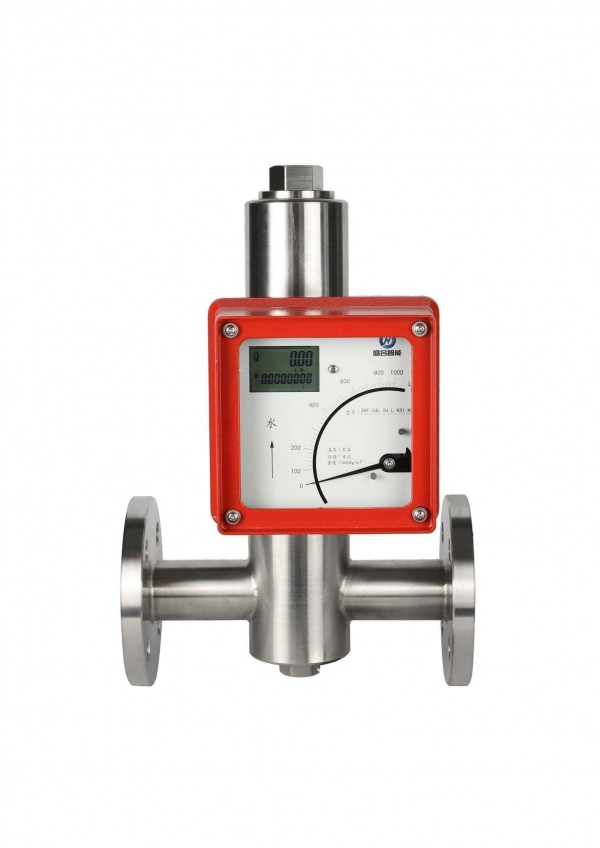

SHF金属管浮子流量计是全金属结构设计，耐高温高压、防腐；智能型指示器，模块化设计，无磁滞后；具有掉电保护、数据恢复及错误自诊断功能；SH金属管浮子流量计HART型指示器，可进行参数组态和现场调整；与PC机串口，实现现场对仪表进行标定；瞬时流量、累积流量显示。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体介质的测量与过程控制。
主要特点 ：
·全金属结构设计，坚固、简洁、安装维护方便、使用寿命长
·机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量
·智能型指示器，采用国外信号采集处理芯片，模块化设计
·具有数据恢复、数据备份、掉电保护及错误自诊断功能
·HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议，通过HART通讯手操器可进行参数组态和现场调整
·与PC机串口连接，通过Windows程序，实现现场对仪表进行标定
·可用于易燃、易爆危险场合
技术参数
仪表型号 | SHF | |
主体材质 | 304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 | |
安装形式 | 垂直安装，自下向上 | |
垂直安装，自上向下 | ||
水平安装，自左向右或自右向左 | ||
底侧安装，底进侧出 | ||
侧侧安装，侧进侧出 | ||
指示器 | 现场就地瞬时流量指示 | |
现场就地瞬时流量指示，带上下限位警报 | ||
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆 | ||
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 | ||
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 | ||
测量范围 | 下量程 | 1～10L/h水，0～0.7m3/h Air at ATP |
上量程 | 20～200m3/h水，400～4000m3/h Air at ATP | |
介质温度 | 就地型 | -40℃～+300℃ |
远传型 | -20℃～+80℃ | |
环境温度 | 就地型 | -40℃～120℃ |
远传型 | -20℃～70℃ | |
精度 | 就地型 | ±1.5% |
远传型 | ±1.0% | |
量程比 | 10：1 | |
防护等级 | IP65 IP67 | |
防爆标志 | ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 | |
电缆接口 | 本安型：M20×1.5 隔爆型：1/2”NPT | |
公称压力 | DN15-DN50 4.0Mpa | |
DN80-DN200 1.6Mpa | ||
夹套形式 | 保温夹套、冷却夹套 | |
连接形式 | 法兰连接 标准HG/T20592-2009 | |
附件 | 1磁过滤器 2直管段 | |
